【Predstavitev izdelka】
|
Celica |
Monokristalna, 182 mm x 91 mm |
|
Število celic |
108（6×18） |
|
Nazivna največja moč (Pmax) |
420W |
|
Največja učinkovitost |
21,5 odstotka |
|
Razvodna škatla |
IP68 |
|
Največja sistemska napetost |
1000V/1500V DC |
|
delovna temperatura |
-40 stopinj – plus 85 stopinj |
【Opis izdelka】

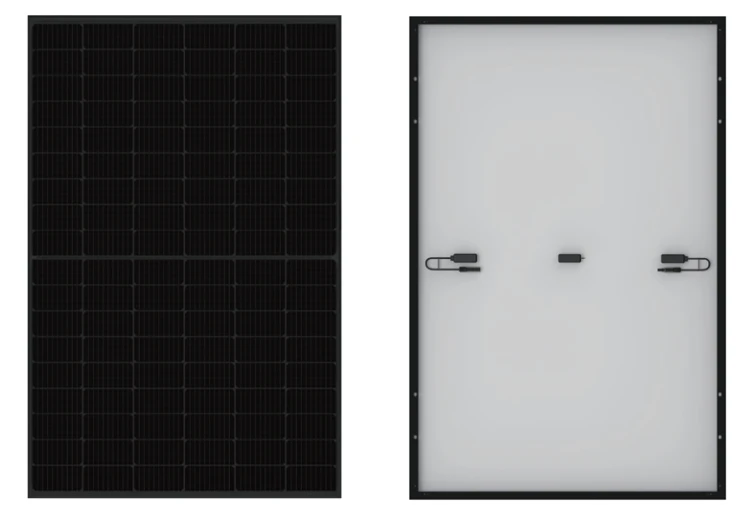

420 W visoko učinkovita solarna plošča je izdelana iz M10 MBB PERC sončnih celic, ta serija visoko zmogljivih modulov zagotavlja stroškovno najučinkovitejšo rešitev za stanovanjske strešne sončne PV instalacije. Na voljo so popolnoma črn, črn okvir ali srebrn okvir ter črni zadnji del solarnih plošč.
【Ključne funkcije】
【Dimenzija PV modula】
【Električni podatki pri STC】
|
Nazivna največja moč (Pmax) [W] |
400 |
405 |
410 |
415 |
420 |
|
Napetost odprtega kroga (Voc) [V] |
37.07 |
37.23 |
37.32 |
37.45 |
37.58 |
|
Največja napetost (Vmp) [V] |
31.01 |
31.21 |
31.45 |
31.61 |
31.80 |
|
Tok kratkega stika (Isc) [A] |
13.79 |
13.87 |
13.95 |
14.02 |
14.10 |
|
Največji močni tok (Imp) [A] |
12.90 |
12.98 |
13.04 |
13.13 |
13.21 |
|
Učinkovitost modula [odstotek] |
20,48 odstotka |
20,74 odstotka |
21.00 odstotkov |
21,25 odstotka |
21. 51 odstotkov |
|
Toleranca moči |
0~ plus 5 W |
||||
|
Temperaturni koeficient Isc( _Isc) |
0.044 odstotkov / stopinjo |
||||
|
Temperaturni koeficient Voc ( _Voc) |
-0.275 odstotkov / stopinjo |
||||
|
Temperaturni koeficient Pmax (_Pmp) |
-0.350 odstotkov / stopinjo |
||||
|
STC |
Obsevanje 1000 W/m², temperatura celice 25 stopinj, AM1,5G |
||||
【Električni podatki pri NOCT in pogoji delovanja】
|
ELEKTRIČNI PARAMETRI NA NOCT |
|||||
|
VRSTA |
400 |
405 |
410 |
415 |
420 |
|
Največja nazivna moč (Pmax) [W] |
302 |
306 |
310 |
314 |
318 |
|
Napetost odprtega kroga (Voc) [V] |
34.88 |
35.12 |
35.23 |
35.37 |
35.50 |
|
Največja moč napetosti (Vmp) [V] |
29.26 |
29.47 |
29.72 |
29.89 |
30.09 |
|
Tok kratkega stika (Isc) [A] |
11.03 |
11.10 |
11.16 |
11.22 |
11.29 |
|
Največji tok moči (Imp) [A] |
10.32 |
10.38 |
10.43 |
10.50 |
10.57 |
|
NOCT |
Obsevanje 800 W/m², temperatura okolja 20 stopinj, hitrost vetra 1 m/s, AM1,5G |
||||
|
POGOJI DELOVANJA |
|
|
Največja sistemska napetost |
1000V/1500V DC(IEC) |
|
delovna temperatura |
-40 stopinj ~ plus 85 stopinj |
|
Največja serijska varovalka |
25A |
|
Največja statična obremenitev, spredaj |
5400 Pa |
|
Največja statična obremenitev, hrbet |
2400 Pa |
|
NOCT |
45±2 stopinji |
|
Razred aplikacije |
Razred A |
【Krivulje tokovne napetosti】
【Mehanski podatki】
|
SPECIFIKACIJE |
|
|
Celica |
Mono |
|
utež |
21,5 kg±3 odstotke |
|
Dimenzije |
1722 mm × 1134 mm × 30 mm |
|
Velikost preseka kabla |
4 mm2(IEC), 12AWG (UL) |
|
Število celic |
108(6x18) |
|
Razvodna škatla |
IP68, 3 diode |
|
Priključek |
QC 4.10 (1000V) / QC 410-35(1500V) |
|
Dolžina kabla (vključno s priključkom) |
Portret: 300 mm (plus)/400 mm (-) Ležeče: 1200 mm (plus)/1200 (-) |
|
Konfiguracija pakiranja |
36 kosov/paleta, 216Pcs/20ft posoda 936Pcs/40ft kontejner |
【Potrdilo】
【Garancija】
