166mmx166mm M6 monokristalni silicijev sončni rezin s premerom 223mm je 12,21% večji od oblata M2. Sončne celice iz podlage M6 bodo torej imele 12,21% večjo izhodno moč kot tista iz podlage M2.
1 Lastnosti materiala
Nepremičnina | Specifikacija | Način pregleda |
Metoda rasti | CZ | |
Kristalnost | Monokristalna | Preferencialne tehnike jedkanja（ASTM F47-88） |
Tip prevodnosti | P-tip | Napson EC-80TPN P/N |
Dopant | Bor, Galij | - |
Koncentracija kisika [Oi] | ≦8E+17 at / cm3 | FTIR (ASTM F121-83) |
Koncentracija ogljika [Cs] | ≦5E+16 at / cm3 | FTIR (ASTM F123-91) |
Gostota jedrne jame (gostota dislokacije) | ≦500 cm-3 | Preferencialne tehnike jedkanja（ASTM F47-88） |
Površinska usmerjenost | & lt; 100> ± 3 ° | Metoda rentgenske difrakcije (ASTM F26-1987) |
Usmeritev psevdo kvadratnih stranic | & lt; 010>,< 001=""> ± 3 ° | Metoda rentgenske difrakcije (ASTM F26-1987) |
2 Električne lastnosti
Nepremičnina | Specifikacija | Način pregleda |
Upornost | 0,5-1,5 Ωcm | Sistem za pregled rezin |
MCLT (življenjska doba manjšinskega prevoznika) | ≧50 μs | Sinton BCT-400 (z nivojem vbrizga: 1E15 cm-3) |

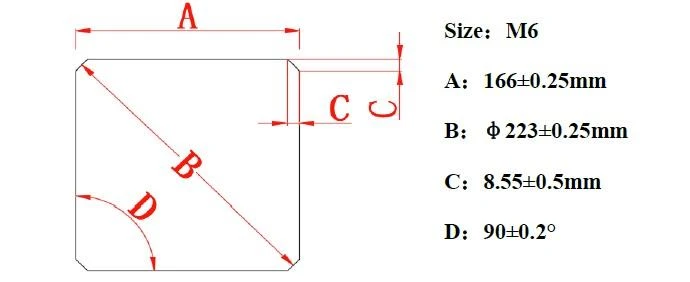

3Geometrija
Nepremičnina | Specifikacija | Način pregleda |
Geometrija | Poln kvadrat | |
Dolžina stranske rezine | 166 ± 0,25 mm | sistem za pregled rezin |
Premer rezin | φ223 ± 0,25 mm | sistem za pregled rezin |
Kot med sosednjima stranicama | 90° ± 0.2° | sistem za pregled rezin |
Debelina | 180﹢20/﹣10 µm; 170﹢20/﹣10 µm | sistem za pregled rezin |
TTV (sprememba skupne debeline) | ≤27 µm | sistem za pregled rezin |
4 Površinske lastnosti
Nepremičnina | Specifikacija | Način pregleda |
Način rezanja | DW | -- |
Kakovost površine | kot razrezani in očiščeni, brez vidne kontaminacije (olja ali masti, odtisi prstov, madeži mila, madeži iz kaše, madeži z epoksidom / lepilom niso dovoljeni) | sistem za pregled rezin |
Oznake / stopnice žage | ≤ 15µm | sistem za pregled rezin |
Lok | ≤ 40 µm | sistem za pregled rezin |
Osnova | ≤ 40 µm | sistem za pregled rezin |
Čip | globina ≤0,3 mm in dolžina ≤ 0,5 mm Max 2 / kos; brez V-čipa | S prostimi očmi ali sistem za pregled rezin |
Mikro razpoke / luknje | Ni dovoljeno | sistem za pregled rezin |
